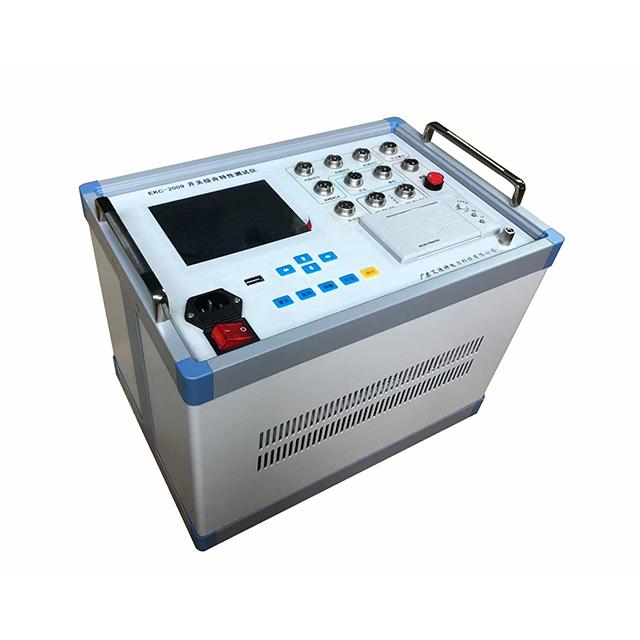

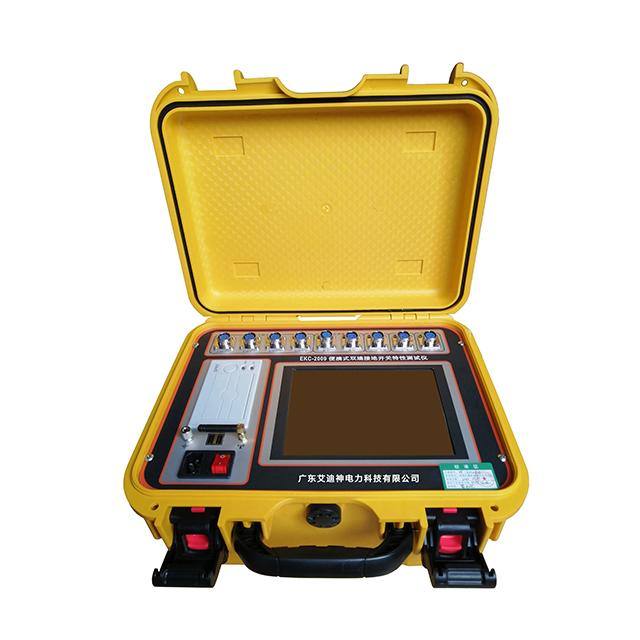

断路器综合特性测试仪
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。开关特性综合测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
⑴、本仪器为嵌入式工控机，主板基于CortexTM-A8,主频1GHZ,闪存1GB,开机速度快仅需16秒。8.4寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
(2)、在断口双端接地条件下、基于电磁感应的测试原理可以顺利实现金属断路器的断口分合闸时间、同期、弹跳等时间参数。
(3)、双端接地测试采用无线传输技术，主机与电流钳之间通过无线通讯技术传输信号，无需繁琐电缆连接线，测试过程简便易操作。
（4）、配备双端接地信号转换装置、支持有线模式、无线模式双端接地测试、该双端接地信号转换装置可独立配合传统开关特性仪来实现双端接地开关特性测试，实现一机多用，节省资源。
（5）、配备电流钳安装绝缘杆，无需高处作业安装电流钳，更加安全无风险。
（6）配备接线端子快速连接夹，无需拆解任何二次端子即可快速可靠连接分合闸激励电源，操作简单，安全可靠。
（7）、高速热敏打印机，方便现场打印测试数据。
（8）、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
（9）、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
（10）、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
（11）、开关动作一次，得到所有数据及图形。
（12）、主机可存储一万组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
（13）、配备U盘接口，上位机分析软可直接把数据保存到U盘，上传到计算机进行分析、保存。
（14）、同时可测12路金属断口、3路双端接地开关。
（15）、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
（16）、内部抗干扰电路可满足800KV变电站内可靠使用。
1．时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
测试范围：0.01ms～18000ms，分辨率：0.01ms
2.双端接地开关测量：
3路固有分闸（合闸）时间
分闸（合闸）相内不同期
合闸（分闸）弹跳时间及波形
3．速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
4. 测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s
0.5°角度传感器 1周波/ 0.5°
5.行程测量：动触头行程（行程）
接触行程（开距）
过冲行程或反程（超程）
传感器：50mm，分辨率:0.1mm
360线传感器：360о，分辨率:0.5о
选配传感器：300mm、1000mm、加速度传感器
6. 电流显示：最大电30A,分辨率：0.01A。
7．仪器输入电源 ：AC/DC 220V ± 10%；50Hz ± 2%
8．直流电源输出:DC10～260V连续可调，DC30V≤30A（短时），DC220V≤ 20A(短时)。
9. 外触发触发电压：AC/DC10-300V，电流≤120A
10. 隔离开关测量范围：
⑴、电压输出：DC10～260V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为200秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
10．主机体积：360×260×170mm
11．使用环境： -20℃~+50℃
12．相对湿度：≤90%
13．无线通讯距离：300米空旷
